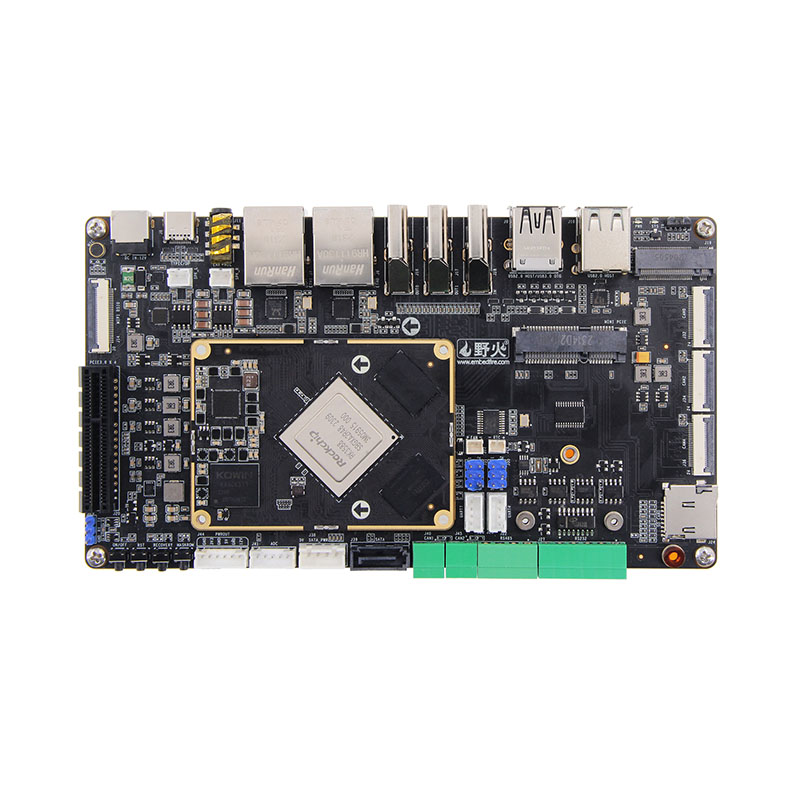

Бордът за разработка на борда на борда на RK3588 има за цел да даде възможност за гъвкави комбинации между основната платка и функционалните подложници (носеща дъска) чрез приемане на модулен дизайн и използване на стандартизирани интерфейси (напр.
В сравнение с интегрираната дъска или компютър с една дъска, дънната платка на борда на дъската споделя следните основни предимства:
| Предимство | B2B табла за разработка | Традиционни MCU дъски |
| Разширяване | Модулно, горещо-подволно | Фиксирани периферни устройства, джъмперни проводници |
| Качество на сигнала | Поддържа сигнали на ниво GHZ | Ограничен до GPIO/UART с ниска скорост |
| Скорост на развитие | Повторна употреба валидирани модули | Изисква пълен хардуерен редизайн |
| Използвайте случаи | Сложни системи (AI/Industrial) | Просто управление (регистриране на сензори) |
● Мощен SOC: Rockchip RK3588 (8-ядрен Cortex-A76/A55, 6Tops NPU)
● Модулен дизайн: Гъвкави B2B конектори за персонализирано разширение
● Високоскоростни интерфейси: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-Display: Поддържа 8K@60fps + 4K@60fps едновременно изход
● Промишлен клас: -40 ° C до +85 ° C работа
● Богати интерфейси: Mini PCIE, M.2 M KEY, MIPI CSI

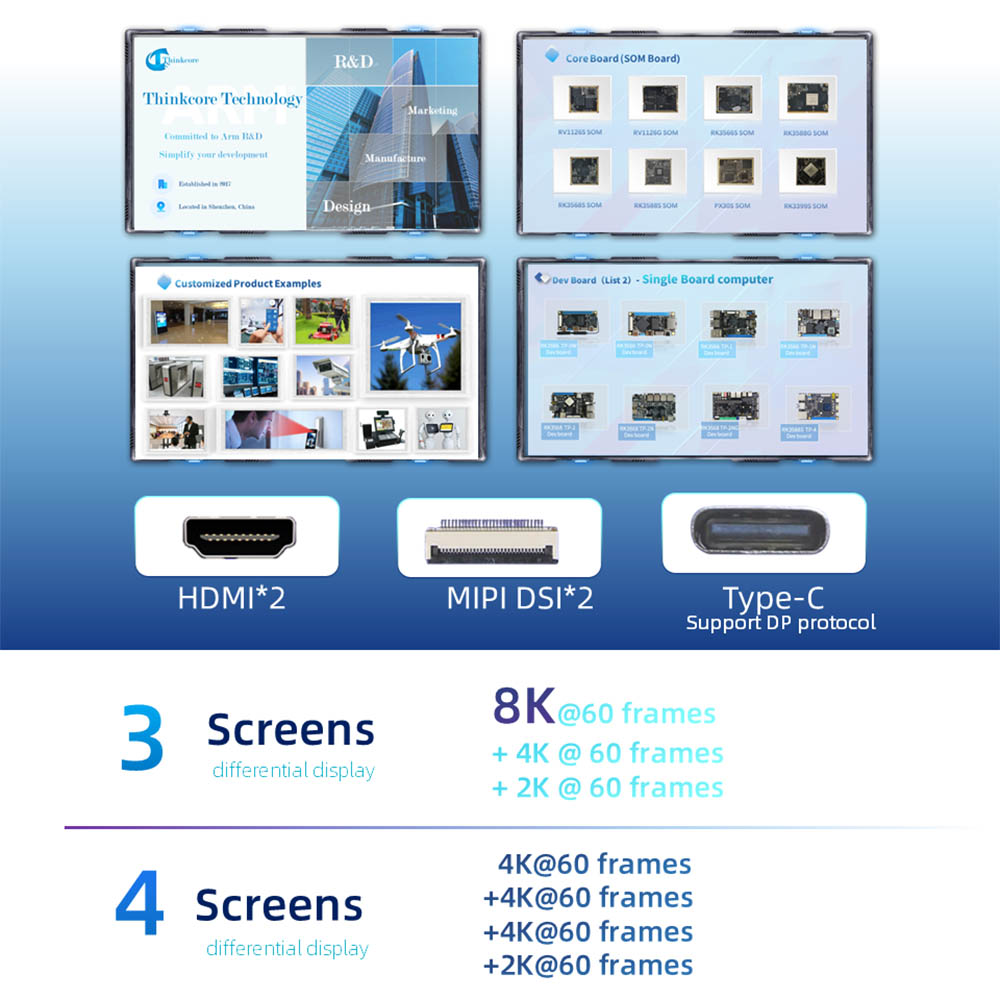

● Многоекранния различен дисплей: поддържа триекранния хетерогенен дисплей и хетерогенен дисплей с четири екрана. Hdmi*2; Mipi dsi*2; Type-C (поддържа DP протокол)

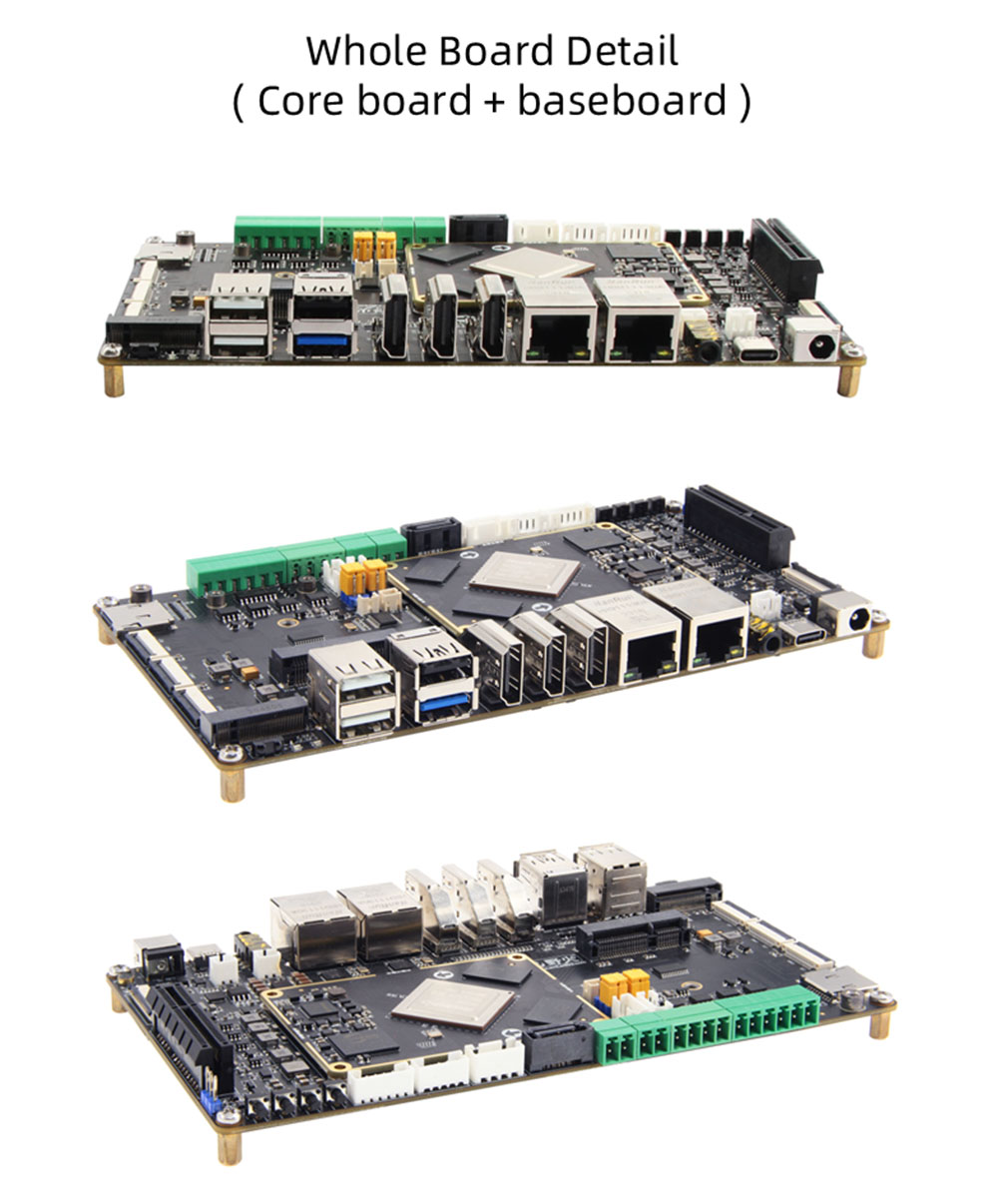

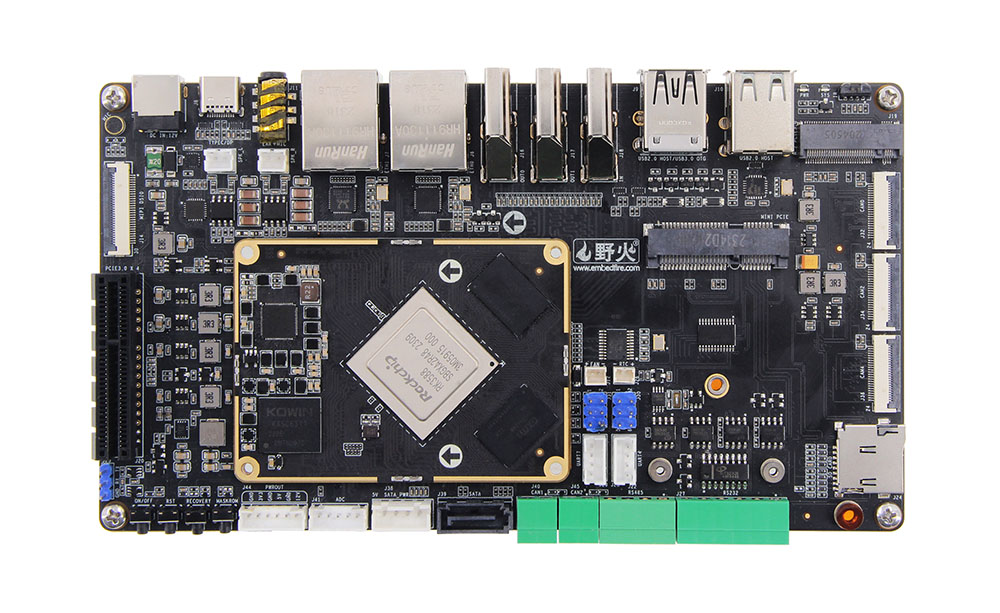

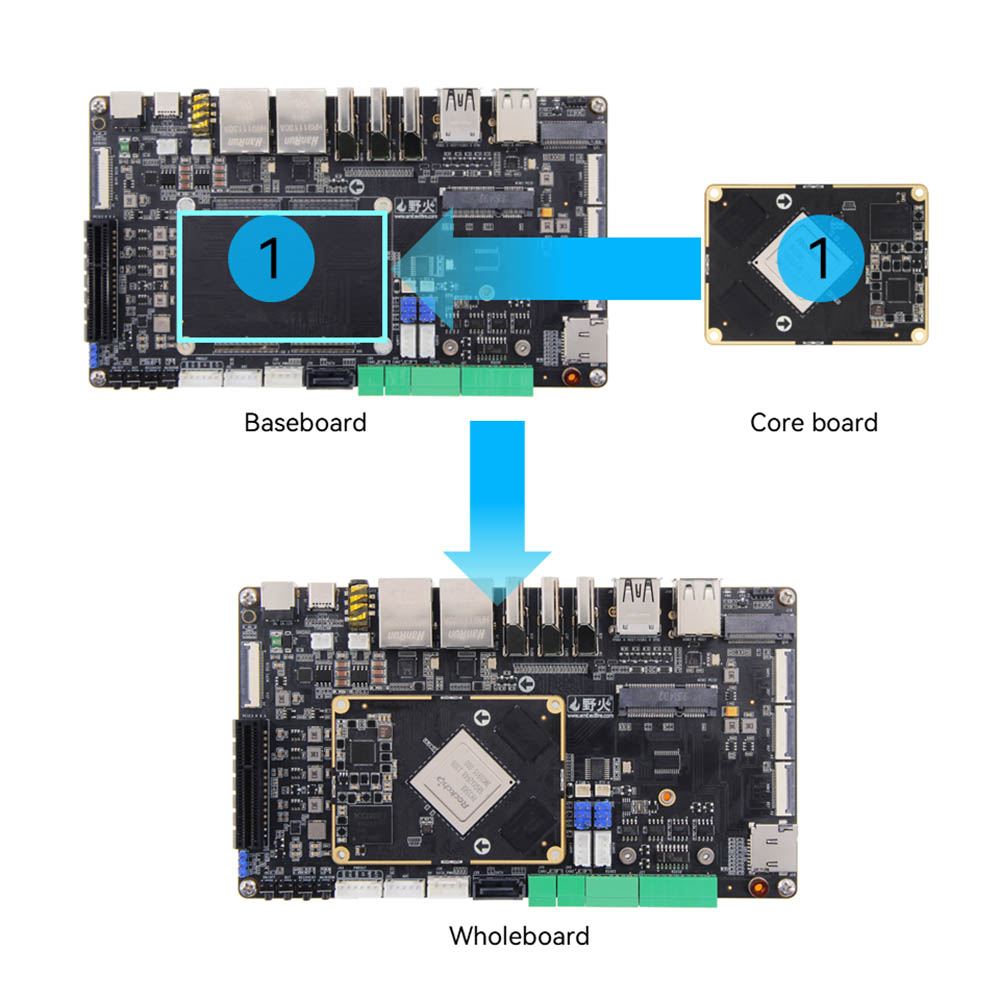

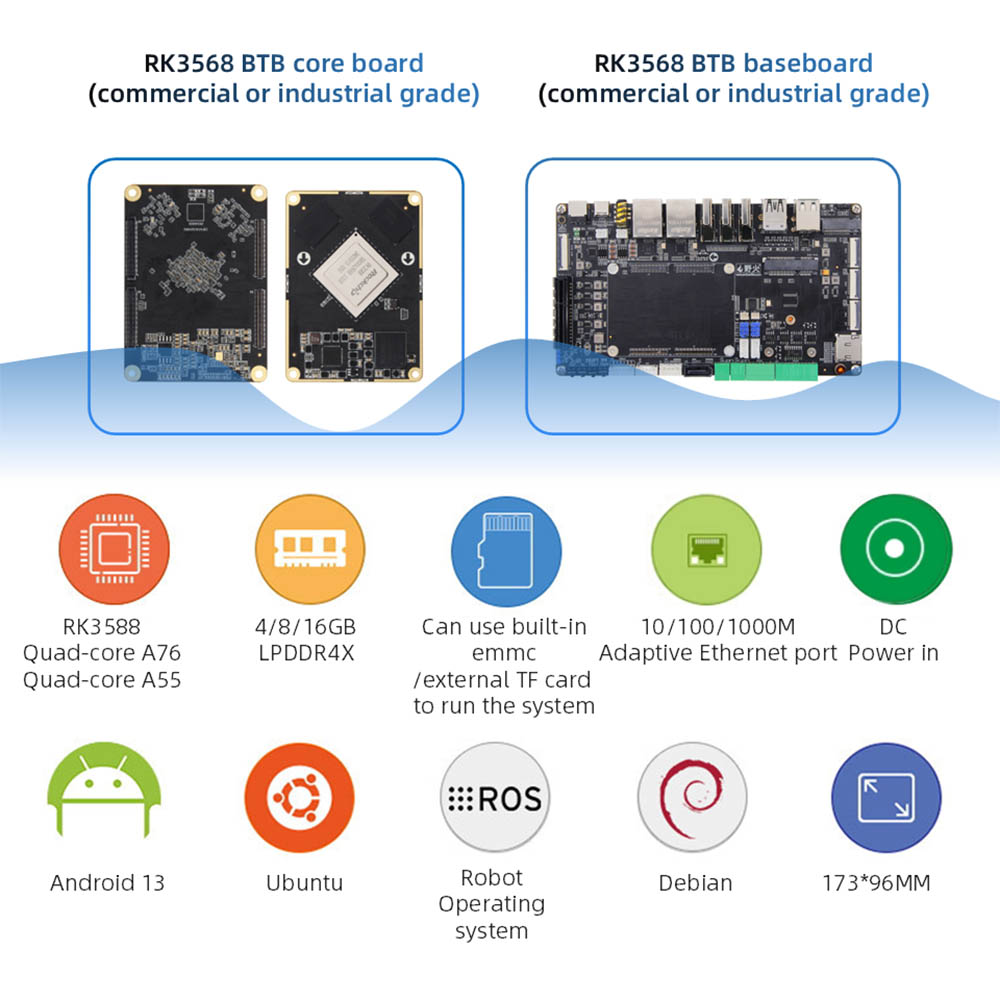

BTB дънната платка се състои от основна дъска и носеща дъска/ дъска.

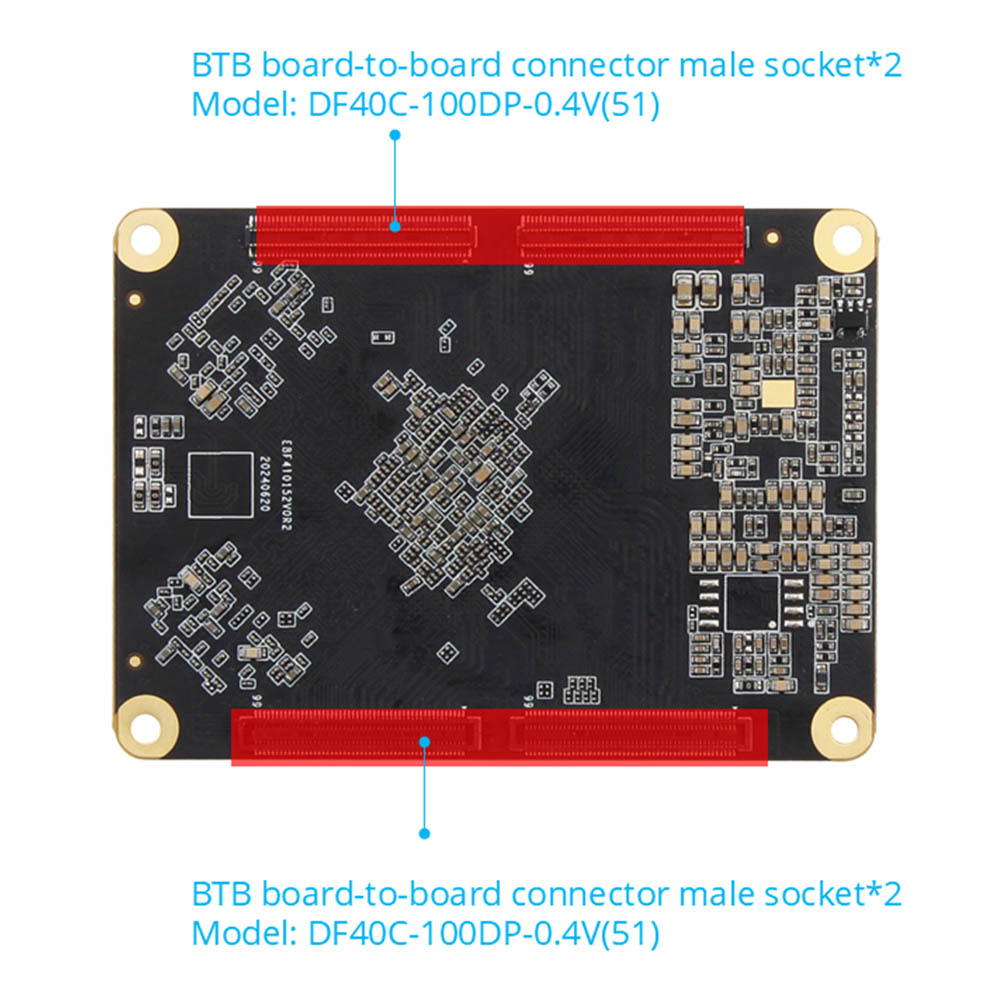

● Конектор: Мъжки конектор: DF40C-100DP-0.4V (51) Женски конектор: DF40C-100DS-0.4V (51)

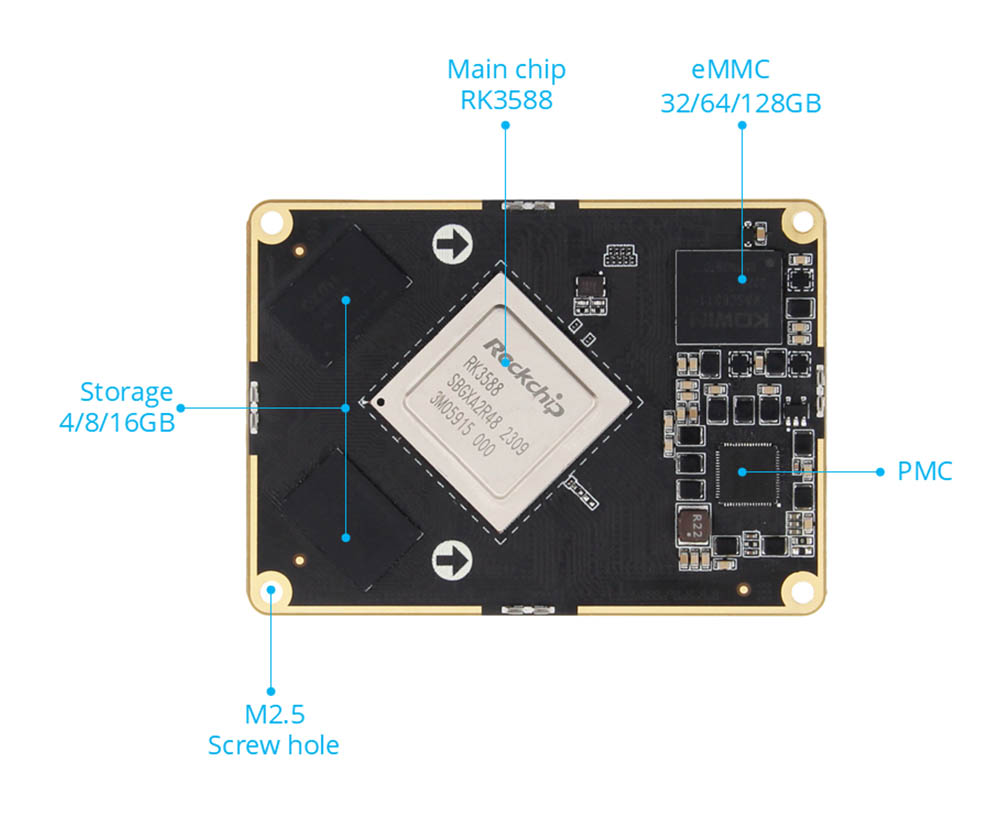

● Основен чип: RK3588 (четириядрен A76 + четириядрен A55, Mali-G610, 6Tops Computing Power) BTB води до 400 пина, 0,5 мм разстояние, води до всички i0
● Памет: 4/8/16GB, LPDDR4/4X
● Съхранение: 32/64/128GB. EMMC
● Конектор: Мъж: DF40C-100DP-0.4V (51) Жена: DF40C-100DS-0.4V (51)

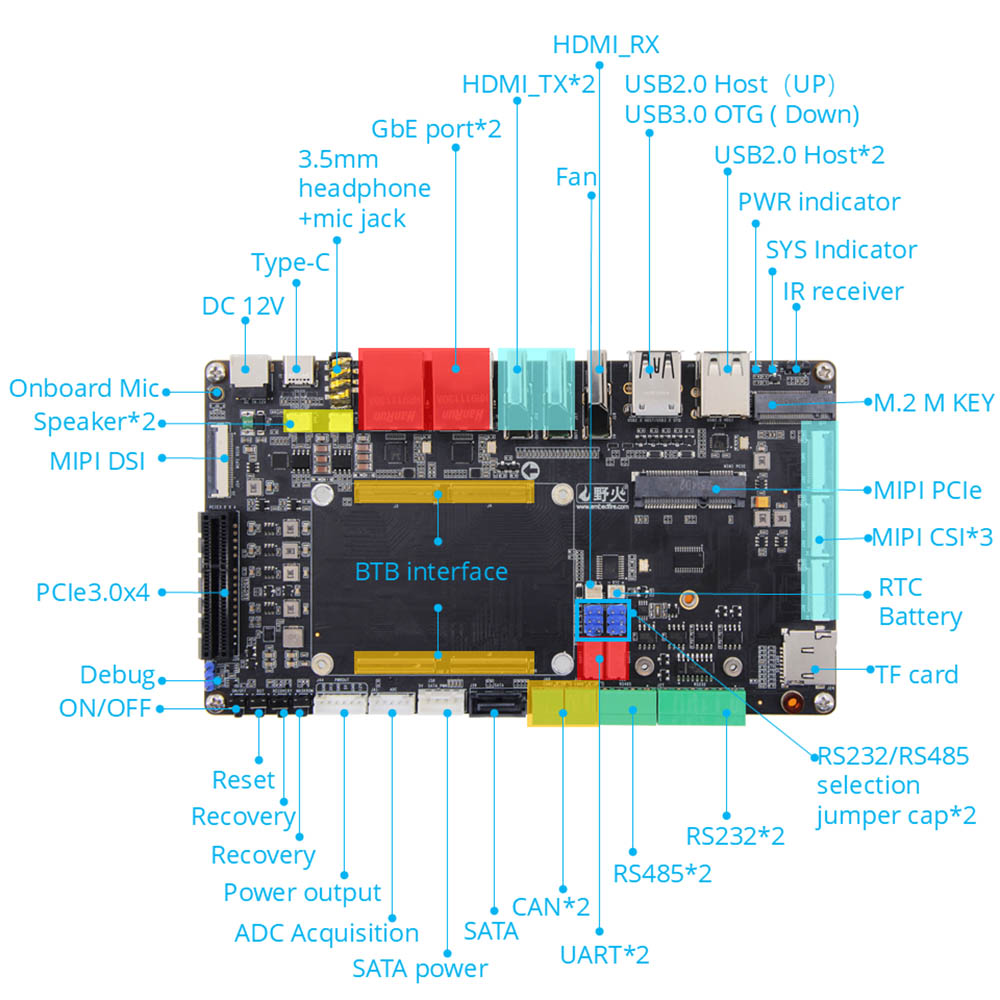

● Интерфейс за захранване: 12V@2A DC вход, DC интерфейс*1; Интерфейс на изхода на захранване*1
● Ethernet: Gigabit Network Port*2, Поддръжка 10/100/1000Mbps Скорост на предаване на данни
● HDMI: HDMI12.0 вход*1, до 3840x2160@60fps; HDMI2.1 Изход*2, поддържа множество екрани с други екрани, максимална разделителна способност 7680x4320@60Hz (8K резолюция)
● MIPI-DSI: Интерфейс на екрана MIPI*2 (отпред*1, отзад*1), може да бъде включен в екрана на MiPi Wildfire, поддържа множество екрана с други екрани; Максимална разделителна способност на режим MIPI 1920*1080@60Hz

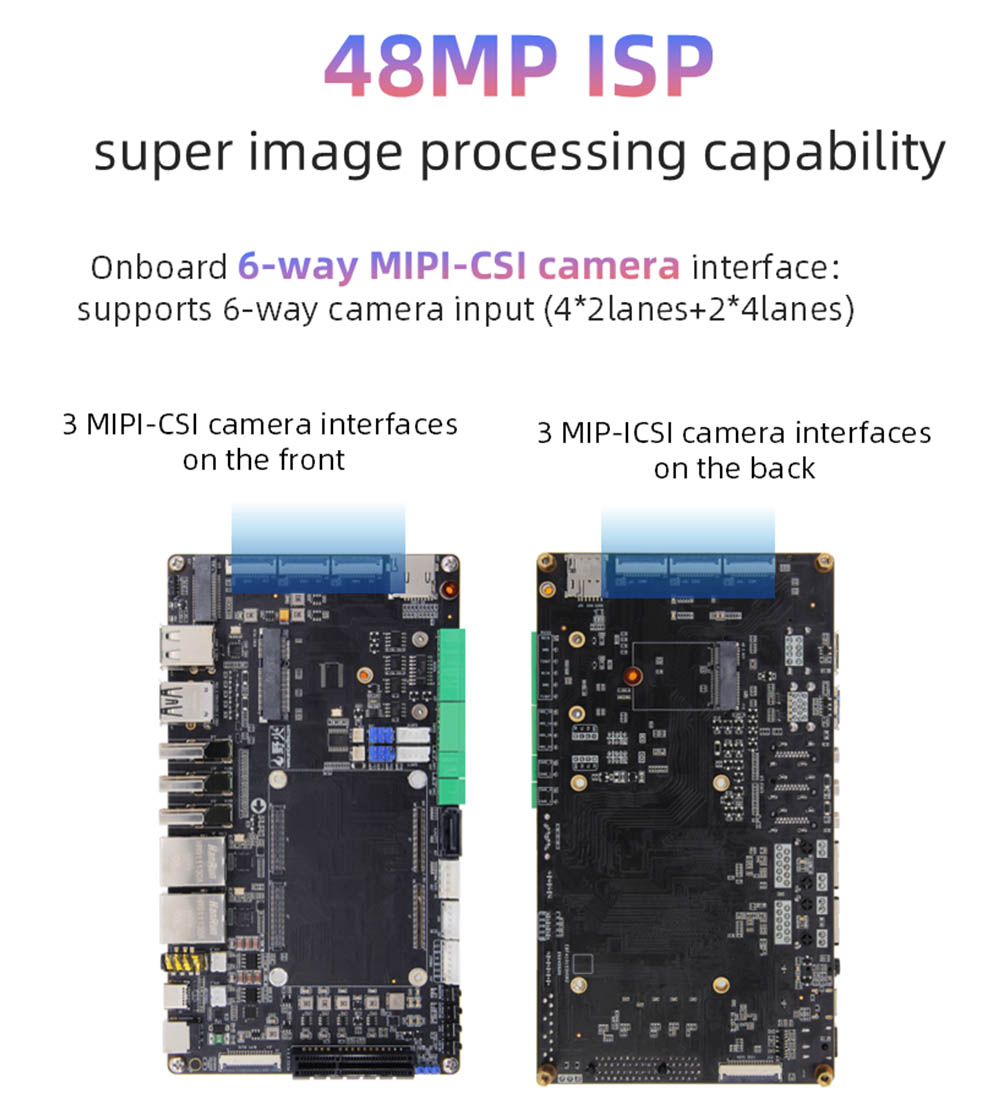

● MIPI-CSI: Интерфейс на камерата на MIPI*6 (отпред*3, отзад*3), може да бъде включен в див огън MIPI камера
● USB2.0: USB-HostType-A интерфейс*3
● USB3.0: USB-OTGTYPE-A интерфейс*1; Type-C интерфейс*1, може да се използва за изгаряне на фърмуера, поддържа DP1.4 протокол

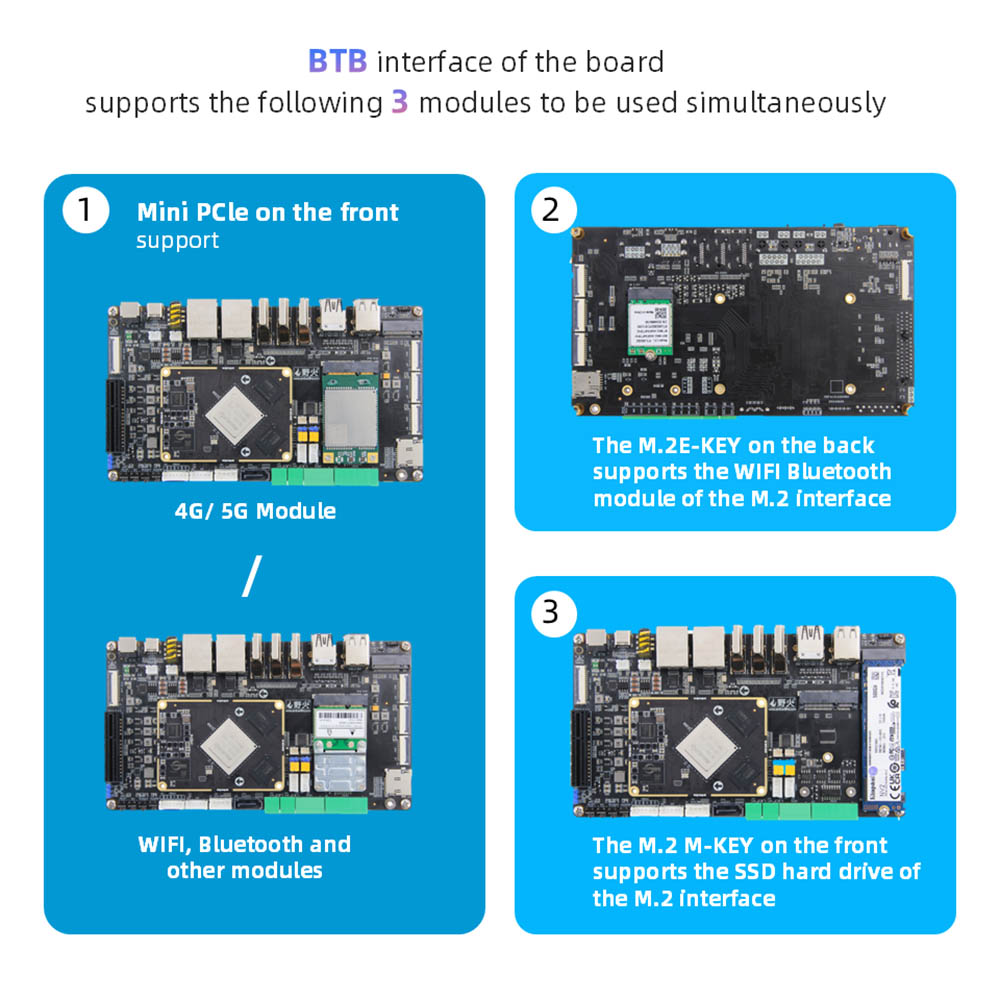

● PCLE интерфейс: Mini-PCLE интерфейс*1, може да се използва с WiFi мрежова карта с пълна височина или половин височина, 4G модул или друг Mini-pcle интерфейсен модул: PCLE3.0x4 интерфейс*1
● М.2 интерфейс: M.2ekey интерфейс*1, поддържа M.2 E-Key безжична мрежова карта модул; M.2 M ключов интерфейс*1, поддържа M.2 m-ключ PCLE3.0*Спецификация на 4LANES 2280 Твърд диск
● Притежател на TF карта: Micro SD (TF) притежател на карта*1, поддържа система за зареждане на TF, до 512GB
● Притежател на SIM карта: притежател на SIM карта*1, функцията на SIM картата трябва да се използва с 4G модул
● SATA интерфейс: стандартен SATA интерфейс*1; SATA захранващ интерфейс*1, поддържа 12V изход
● Може: може*2
● ADC: Интерфейс за придобиване на ADC*1
● Сериен порт за отстраняване на грешки:
● Сериен порт за отстраняване на грешки*1 (UART2), параметър по подразбиране 1500000-8-N-1; UART сериен порт*2 (uart7 & uart9); Rs232*2 (uart4 & uart7);
● RS485*2 (UART4 & UART7); Rs232/rs485 интерфейс за джъмпер за избор*2
● Аудио: микрофон на борда на микрофона*1; SPK интерфейс на високоговорителите*2, може да свърже 3W захранващ изход на слушалки за високоговорители + вход за микрофон 2 в 1*1
● Бутон: Бутон за включване/изключване*1; Бутон Maskrom*1; Бутон за възстановяване*1; Бутон за нулиране*
● LED: индикатор за захранване*1; Индикатор на системата*1
● Инфрачервен приемник: Поддръжка на инфрачервена функция за дистанционно управление
● RTC: RTC захранващ сокет*1
● Интерфейс на вентилатора: Поддръжка на инсталиране на 5V или 12V охлаждане на вентилатора
● AI Edge Computing: Smart Security ， Smart Transport ， Smart City, Video Analytics.
● Индустриална автоматизация: PLC контрол, машинно зрение.
● Роботика: Автономна навигация с AI.
● Приложения в превозното средство: Система за развлечения в автомобила, навигационна система в автомобила.
● Дигитални табели: 8K многоекранна реклама.
● Медицинско оборудване: медицински ендоскопи, ултразвукови системи за изображения
