RK3576 Съвет за разработка на компютри SBC

RK3576 Въведение на дънната платка

• Таблото TP-3 RK3576 има мощна производителност и може да се използва като високоефективен компютър с еднократна борда и вградена дънна платка за дисплей, контрол, трансмисия на мрежата, съхранение на файлове, компютърни изчисления и други сценарии.
• Използване Многоекранния дисплей, вграден независим NPU, който позволява различни AI сценарии.
• Осигурете разнообразни комбинации от памет и съхранение, от които да избирате, балансирана конфигурация на хардуер на борда и широк спектър от приложения. 24
• Вградената независима изчислителна мощност на NPU може да достигне 6Tops, което позволява различни AI сценарии.
• Той има висока интеграция и богати интерфейси за разширяване, включително Gigabit Ethernet порт, RGMI, USB3.0, USB2.0, Minipcle, MiniHDMI, MIPI екранна интерфейс и интерфейс на камерата на MIPI, аудио интерфейс, инфрачервен приемник, SIM/TF карта на картата и други периферии PI.
• Официално поддържа основните изображения на Android, Debain и Ubuntu и може да се прилага към повече от 8 различни среди на приложение.
• Той е напълно отворен код, предоставя официални уроци и предоставя пълни комплекти за разработка на драйвери на SDK, схеми за проектиране и други ресурси, които могат лесно да се използват.

Функция за разработка на RK3576

• Поддържа множество операционни системи, независимо дали става въпрос за разработка или забавление, тя може лесно да бъде удовлетворена!: Ubuntu/Debian Android/Robot Operating System

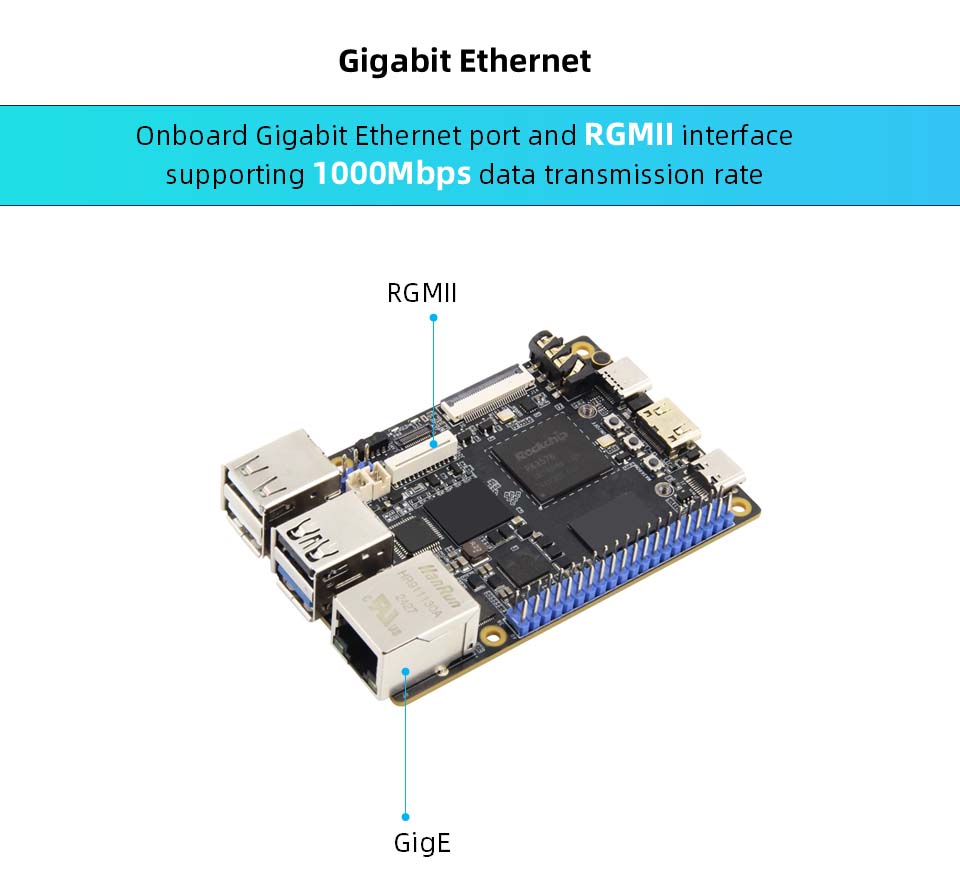

• Вграденият Gigabit Ethernet порт и RGMII интерфейс, поддържане на скорост на предаване на данни 1000Mbps
• Вграден независим NPU, Computing Power може да достигне 6Tops, да приеме триядрена архитектура, поддържа Int4/Int8/INT16/FP16/BF16/TF32, дава възможност на различни AI сценарии
• Поддържа до 8K@30 кадъра H.264/H.265/VP9/AV2/AVS2 Видео декодиране и 4K@60 Frames H.264/H.265 Видео кодиране
• Поддържа триекранния дисплей, поддържа до 4K@120 кадъра + 2k@60 кадъра + 1080p@60 кадъра едновременно

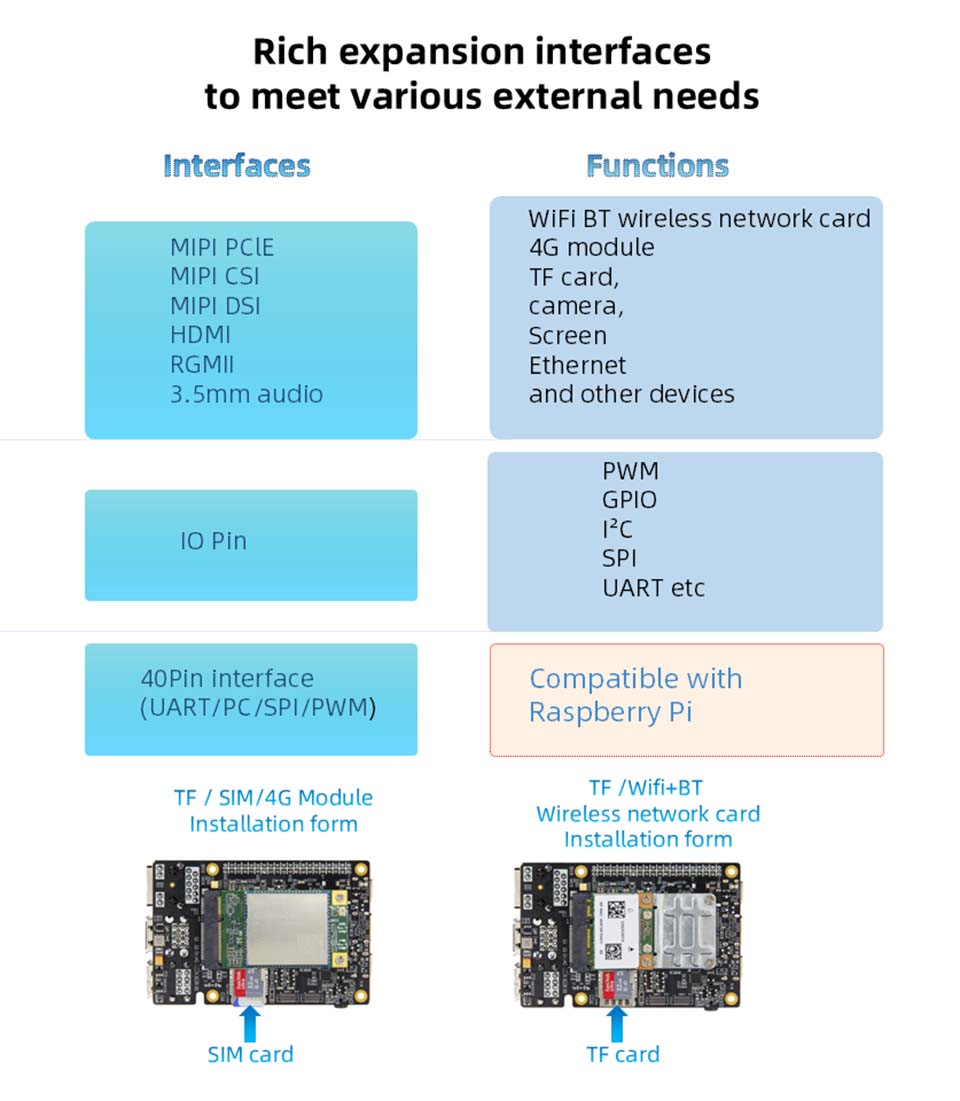

• Богат експанзионен интерфейс

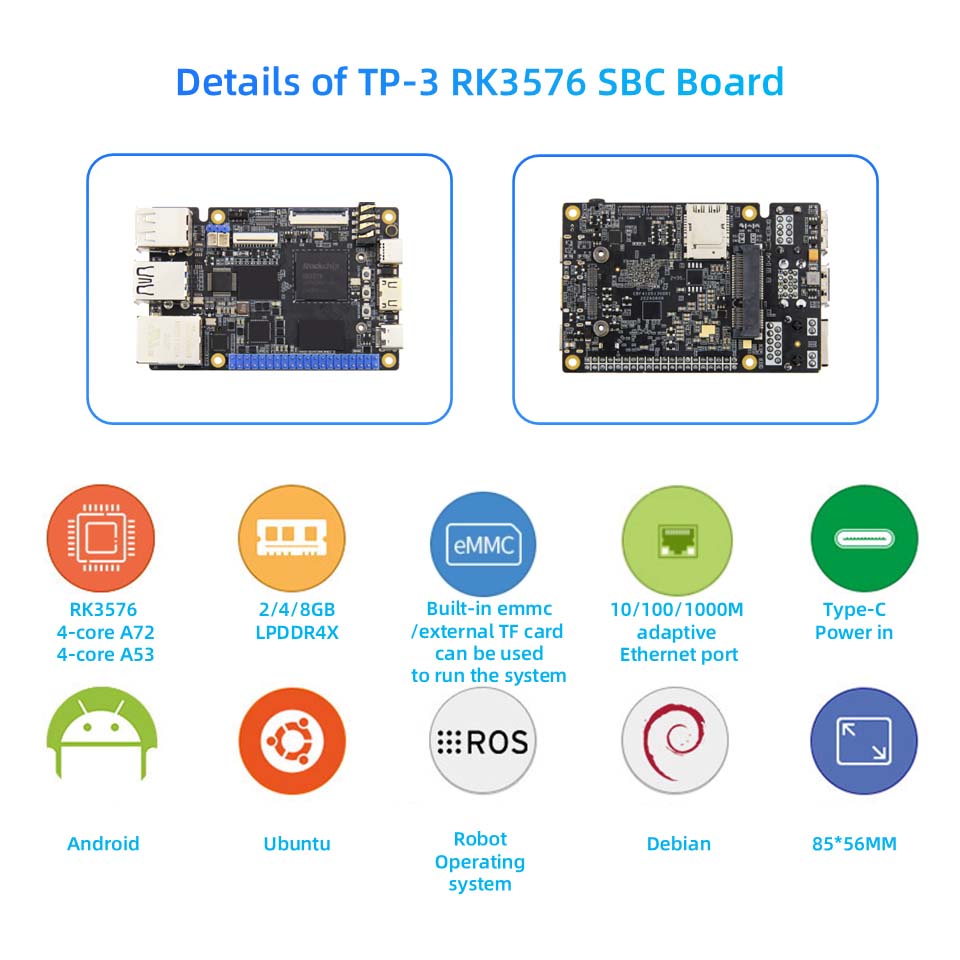

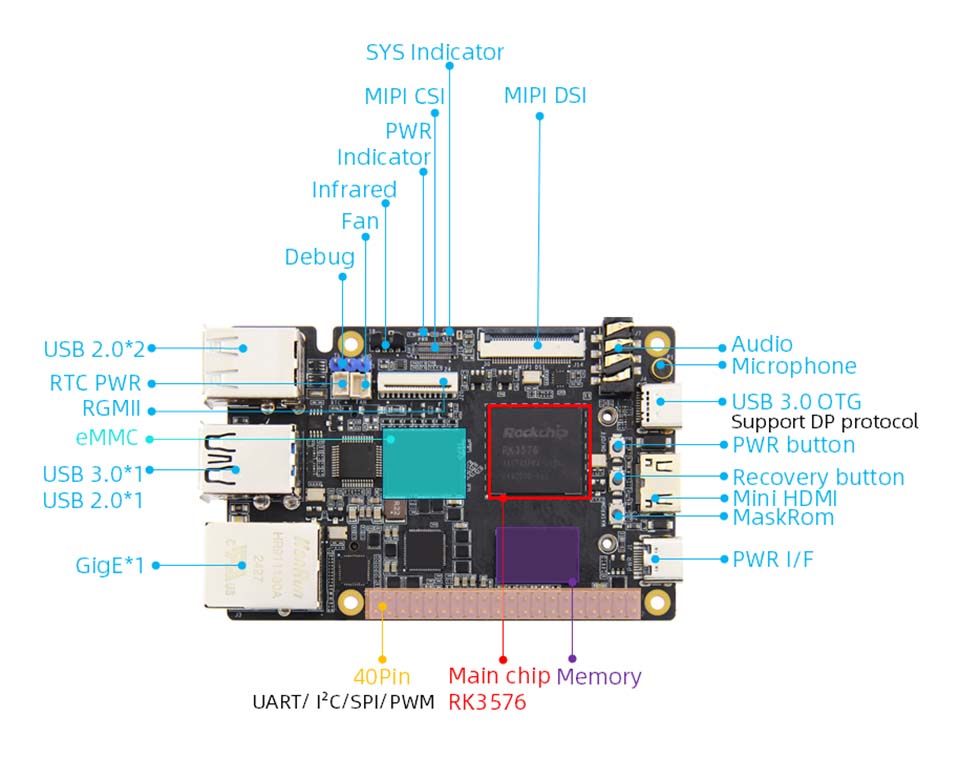

RK3576 Конфигурация на платката на дъската

• Интерфейс за захранване: 5V@4A DC вход, Type-C интерфейс (без възможност за предаване на данни)
• Основен чип: RK3576 (четириядрен A72 + четириядрен A53, Mali-G52 MC3, 6T изчислителна мощност)
• Памет: 2/4/8GB, LPDDR4X (други изисквания за съхранение могат да бъдат персонализирани)
• Съхранение: 0/32/64GB, EMMC (други изисквания за съхранение могат да бъдат персонализирани)
• Ethernet: Gigabit Network Port*1, поддържа 10/100/1000Mbps скорост на предаване на данни; RGMI интерфейс*1, поддържа 10/100/1000Mbps скорост на предаване на данни, може да бъде свързан към нашия RGMII Gigabit Ethernet модул
• HDMI: HDMI2.1 Изход*1, поддържа многоекранния дисплей с други екрани, максимална разделителна способност 4K@120fps
• MIPI-DSI: Интерфейс на екрана на MIPI * 1, може да бъде включен в екрана на MIPI Wildfire, поддържа множество екрани с други екрани, режим на единичен MIPI с най-висока разделителна способност 2560 * 1600 @ 60fps

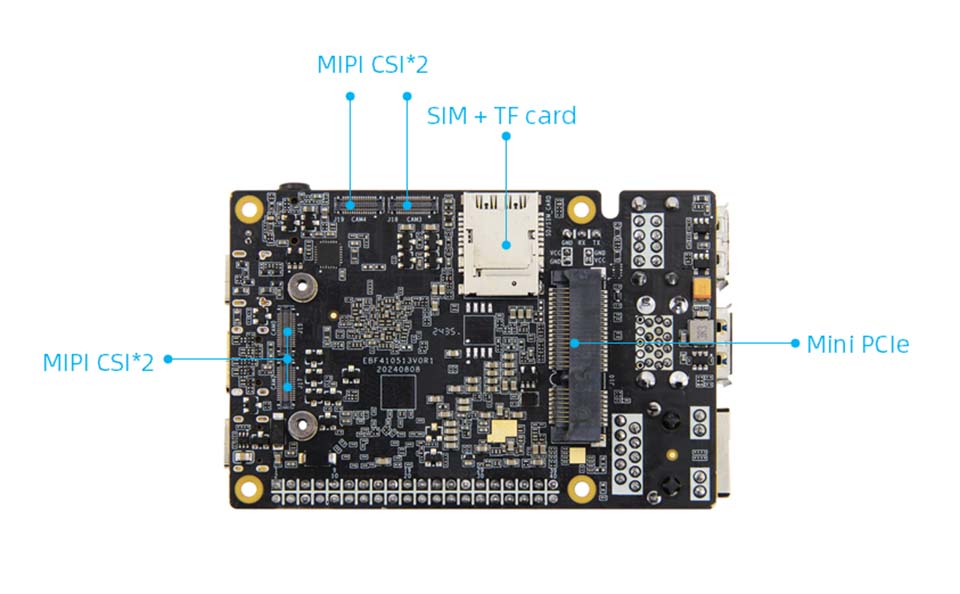

• MIPI-CSI: 2 * 15pin BTB интерфейс на камерата * 5 (отпред * 1, отзад * 4), може да бъде включен в нашата камера MIPI
• USB2.0: Интерфейс тип A * 3 (хост)
• USB3.0: Интерфейс тип A * 1 (хост); Type-C интерфейс * 1 (OTG), за интерфейс за изгаряне на фърмуера, поддържа DP протокол, може да се използва с други екрани
• PCLE интерфейс: Mini-PCLE интерфейс, може да се използва с WiFi мрежова карта с пълна височина или половин височина, 4G модул или друг Mini-PCLE интерфейсен модул
• Притежател на SIM+TF карта: Може да вмъкнете SIM карта и Micro SD (TF) карта едновременно, да поддържа TF карта, за да стартира системата, до 512GB, функцията на SIM картата трябва да се използва с 4G модул
• Интерфейс от 40п
• Сериен порт за отстраняване на грешки: Параметър по подразбиране 1500000-8-N-1
• Аудио: микрофон*1, микрофон на кондензатора; Изход на слушалки + вход за микрофон 2 в 1 интерфейс*1
• Бутони: бутон за захранване*1; Бутон Maskrom*1; Бутон за възстановяване*1
• LED: Индикатор за захранване*1; Индикатор на системата*1
• Инфрачервен приемник: Поддържа инфрачервена функция за дистанционно управление
• RTC: RTC захранващ гнездо*1
• Интерфейс на вентилатора: Поддържа инсталиране на 5V вентилатор за охлаждане

Други параметри на тази дъска RK3576

Система: Android 14, Ubuntu, Debian

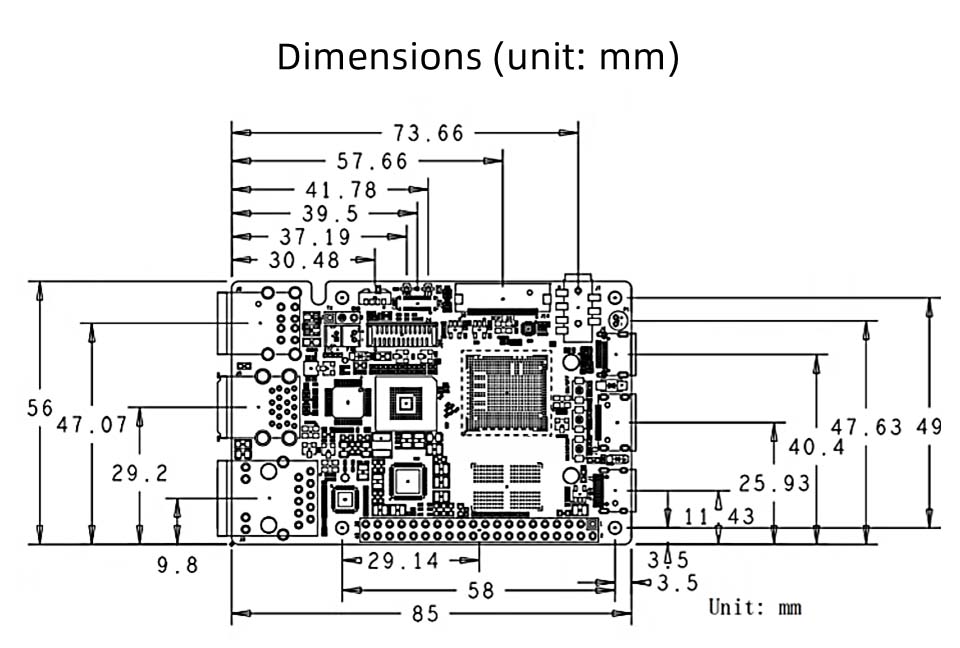

Размер: 85*56 мм
