RockChip RV1106 ДЪРЖАВА

Бордът TP-RV1106 е насочен главно към производители и вградени разработчици на входно ниво и може да се използва за развитие в различни области като интелигентен дом, мониторинг на сигурността, индустриална автоматизация, потребителска електроника, Интернет на нещата, образование и развлечения.

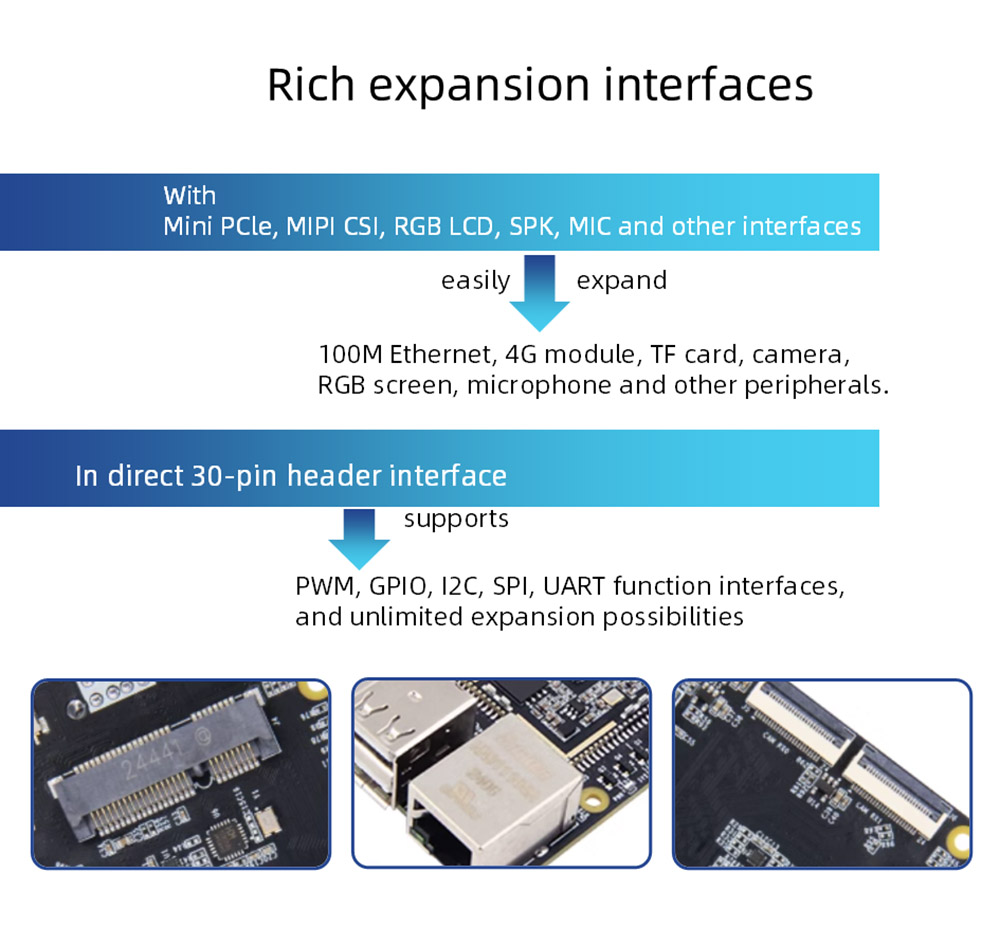

Използвайте RockChip RV1106 като основен чип, с еднолентов WiFi6+BT5.2 безжичен модул USB2.0 хост, 100M Ethernet, TF Card Card, MIPI камера, MIC, SPK и други периферни устройства, 30pin конфигурируеми пинове, поддръжка GPIO, SPI, I2C, UART, PWM функции.

Вградената независима изчислителна мощност на NPU може да достигне 0.5t/1tops@int8, с камерата може да реализира разпознаване на Yolo Video в реално време, разпознаване на картини и други функции.

Вграден модул за кодиране на видео с ниска латентност може да поддържа до 5m@30fps H264/H265 кодиране на видео, 4M@60FPS JPEG/MJPEG кодиране и поддържа множество методи за контрол на скоростта.

Платката осигурява две опционални конфигурации на паметта с размер само 56*85 мм, малки и изискани, ниско потребление на мощност и висока производителност и лесно може да стартира Linux системата.

Предоставя изображение на системата BuildRoot, напълно данни с отворен код, документи за уроци, пълен пакет за разработка на драйвери на SDK, PDF схеми и други ресурси за улесняване на използването на потребителите и вторичното развитие.

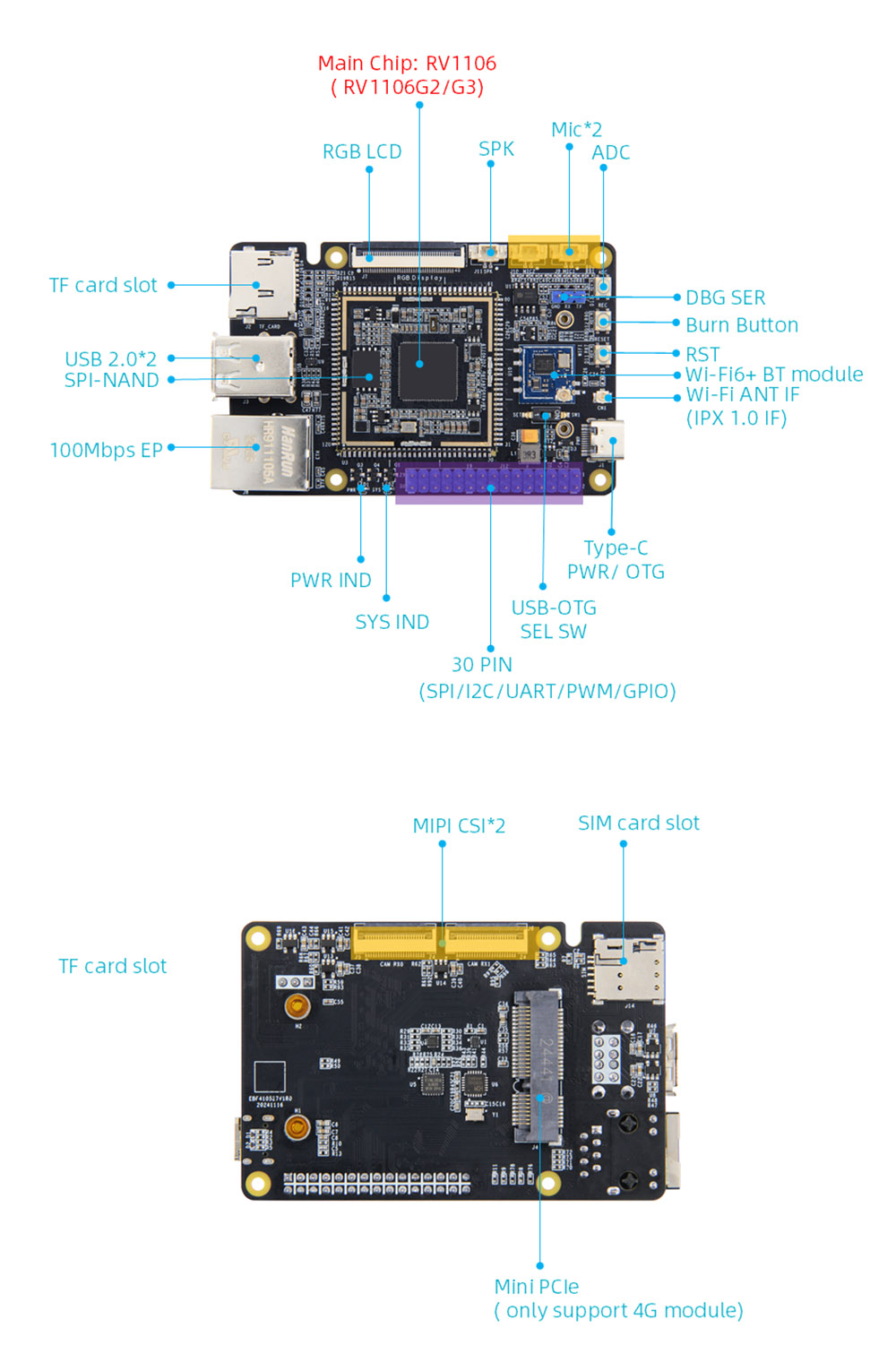

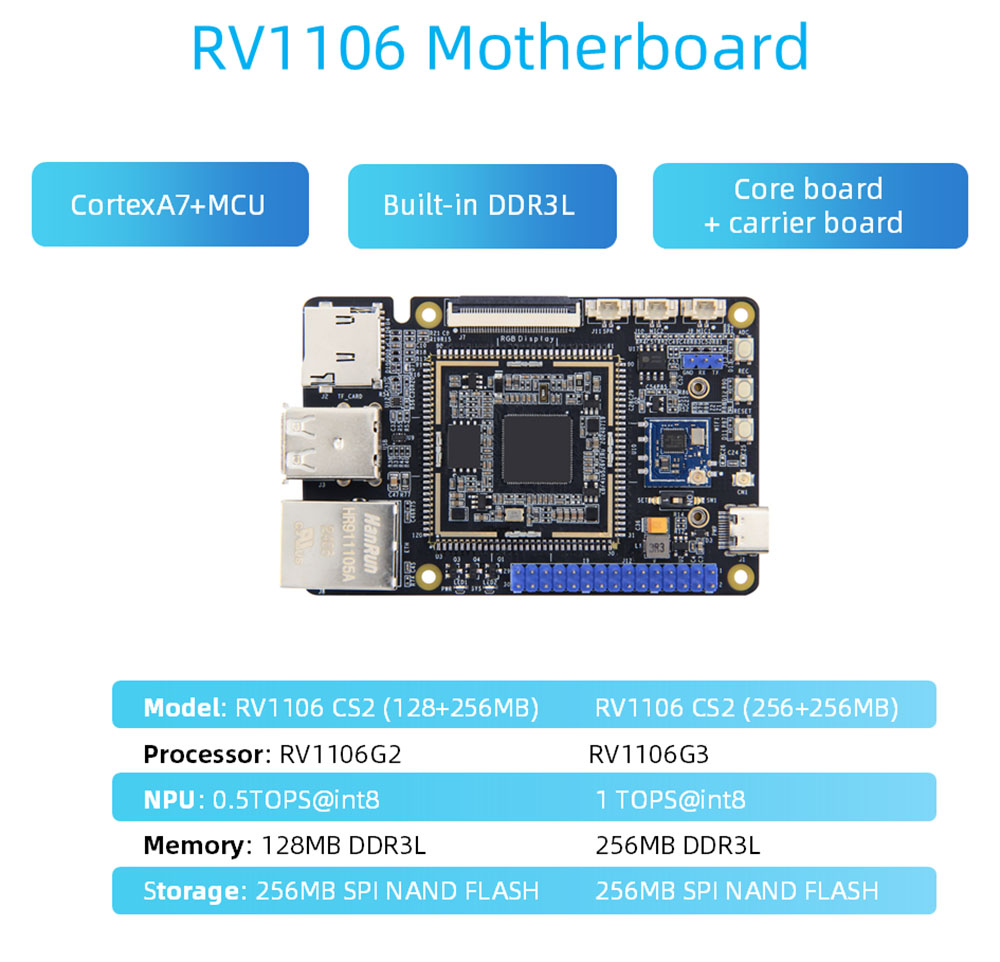

Спецификации на хардуера на дънната платка RV1106

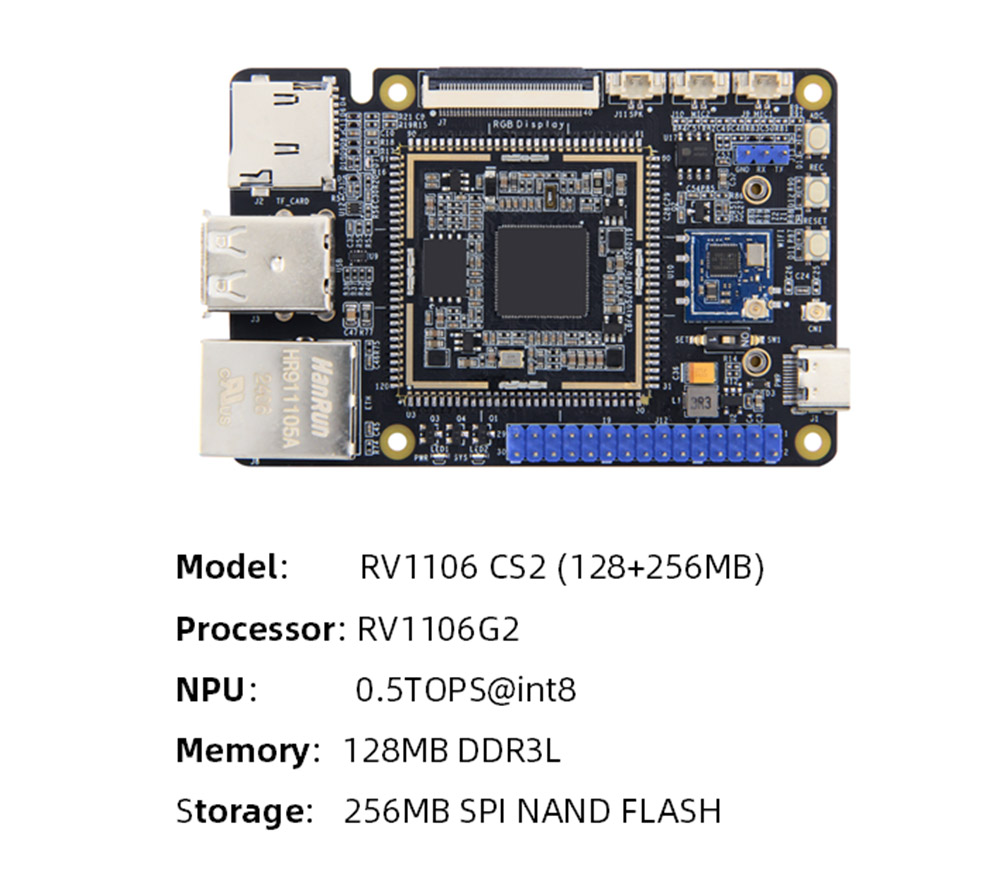

 CPU: Основен чип: RV1106, Cortexa7+MCU

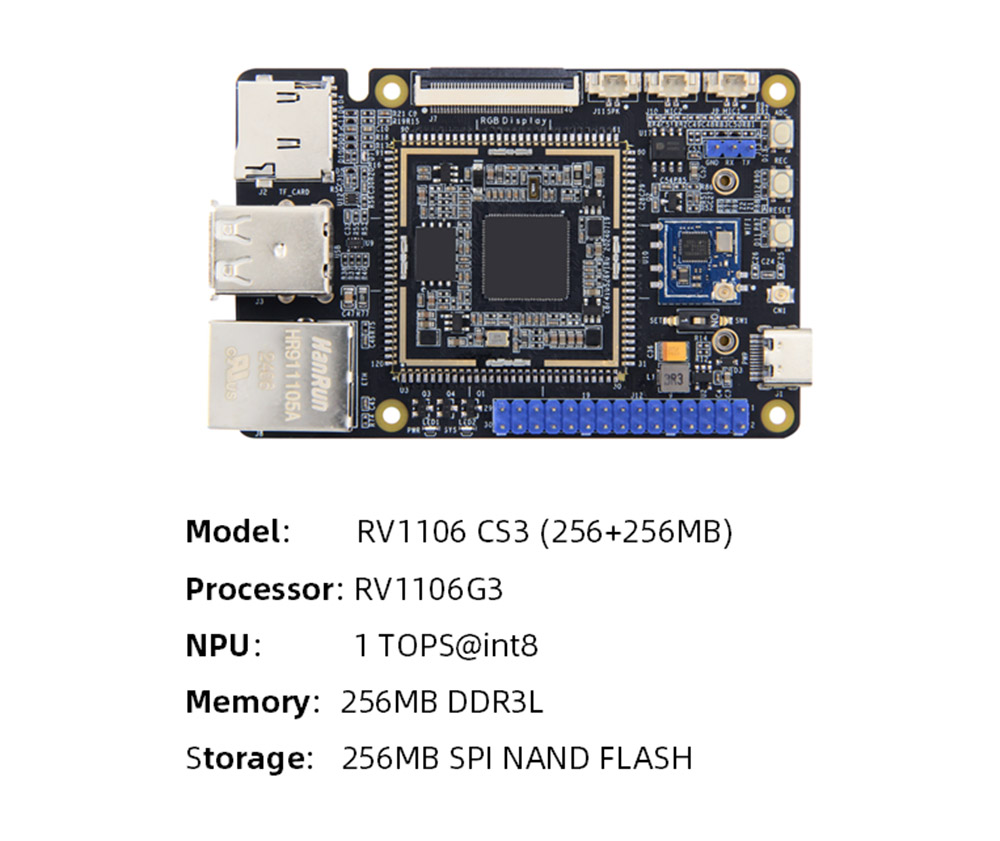

 Памет: Вграден DDR3L, опция RV1106G2: 128MB/RV1106G3: 256MB

 Съхранение: SPI-Nand Flash, Капацитет: 256MB

 Computing Power AI: rv1106g2: 0.5tops@int8.rv1106g3: 1Tops@int8

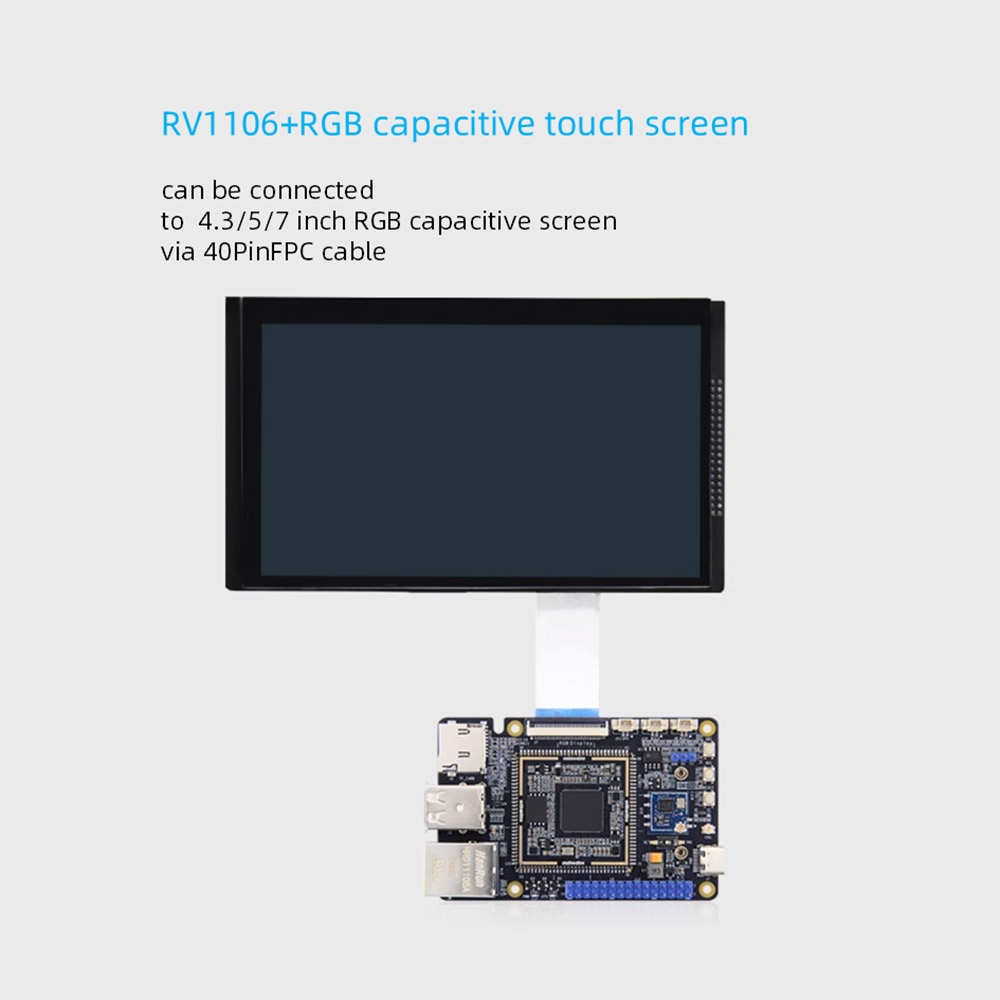

 Дисплей: 40-пинов FPC интерфейс 0,5 мм разстояние, 18-битово RGB интерфейс, може да бъде директно свързан към нашия 4.3/5/7-инчов RGB интерфейсен капацитивен екран чрез FPC кабел

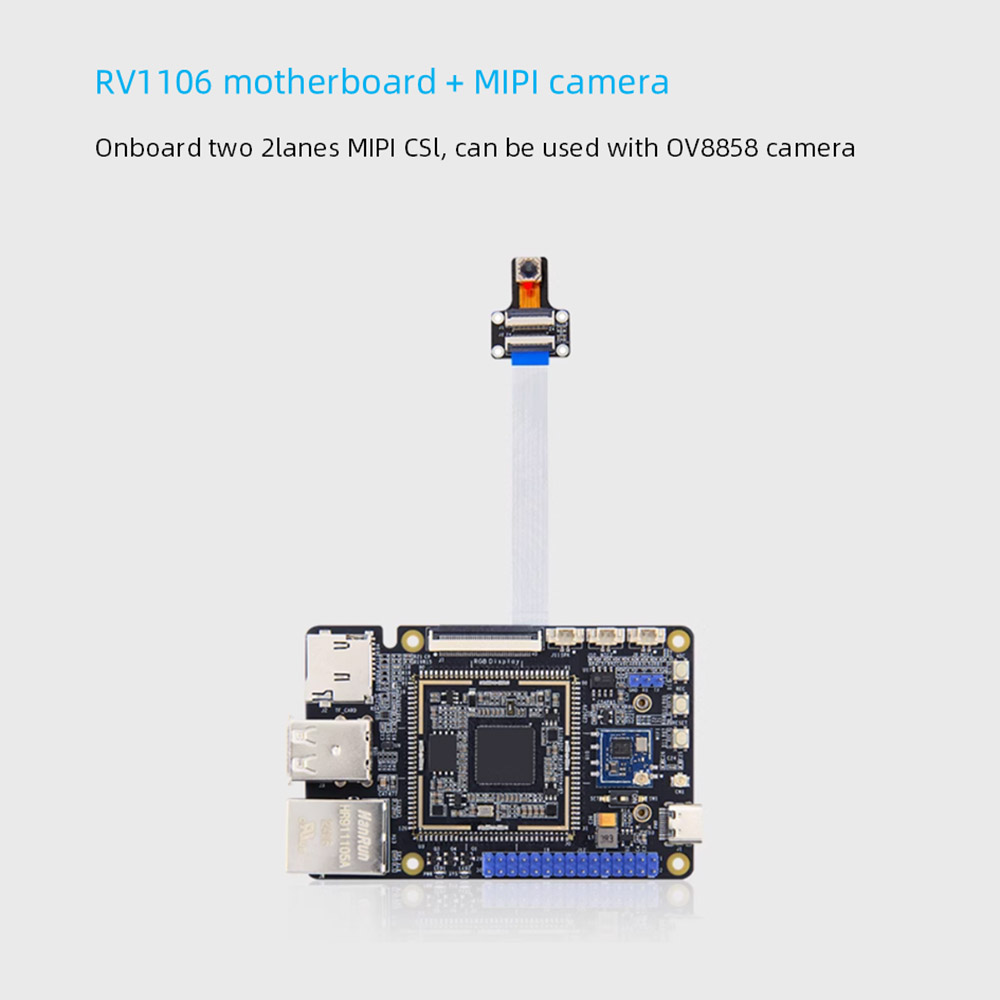

Camera: Две 2lanes mipicsi вход, един канал поддържа до 5M@30fps вход, двойният канал поддържа до 1080p@30fps едновременно вход

 Интерфейс за захранване: 5V@1A DC вход, Type-C интерфейс, може да се използва и за изгаряне на изображения

 Ethernet: 100m Ethernet порт*1, поддържа 10/100Mbps скорост на предаване на данни

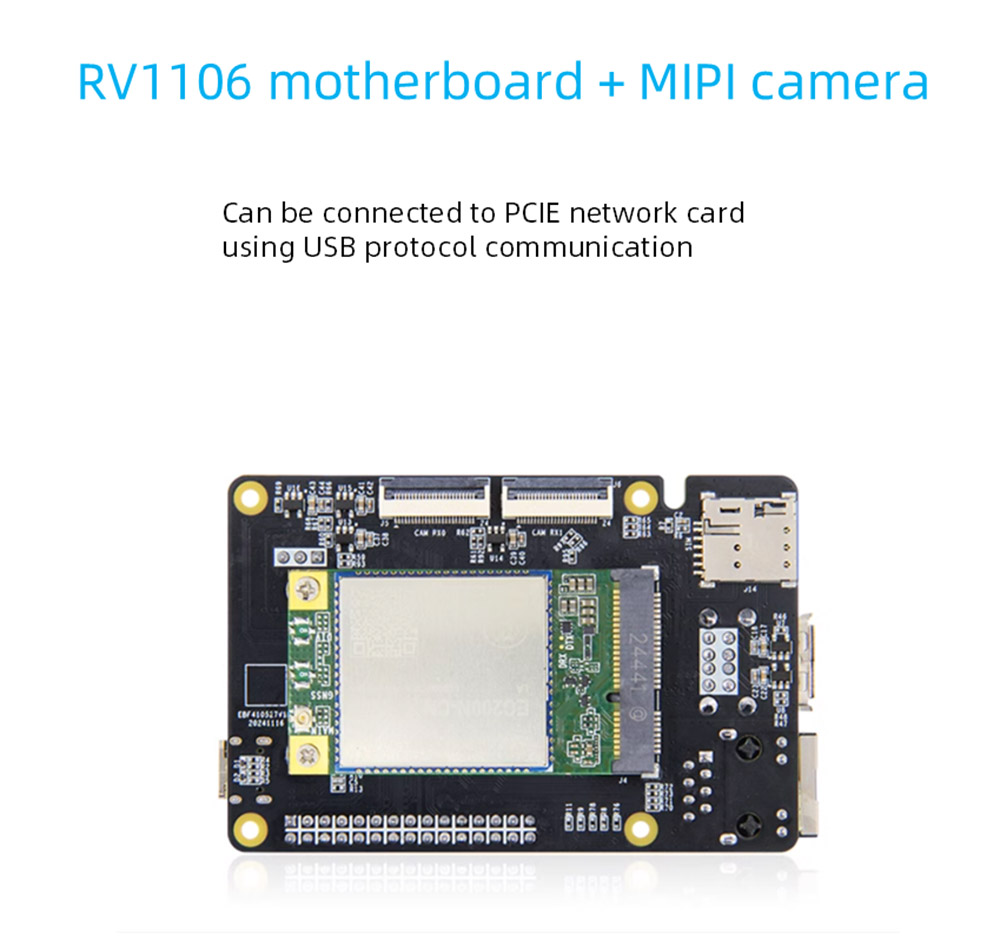

 PCLE интерфейс: Mini-pcle интерфейс*1, може да свърже PCIE мрежова карта с помощта на USB протокол комуникация

 SIM карта: притежател на SIM карта*1, Функцията на SIM картата трябва да се използва с 4G модул

 Притежател на TF карта: SD2.0 интерфейс, поддържа до 512 GB, поддържа система за зареждане на TF карта

 USB2.0: USB хост Type-A интерфейс*2

 USB-OTG: Хост при превключване на тип А, устройство при превключване на Type-C

 превключвател за избор

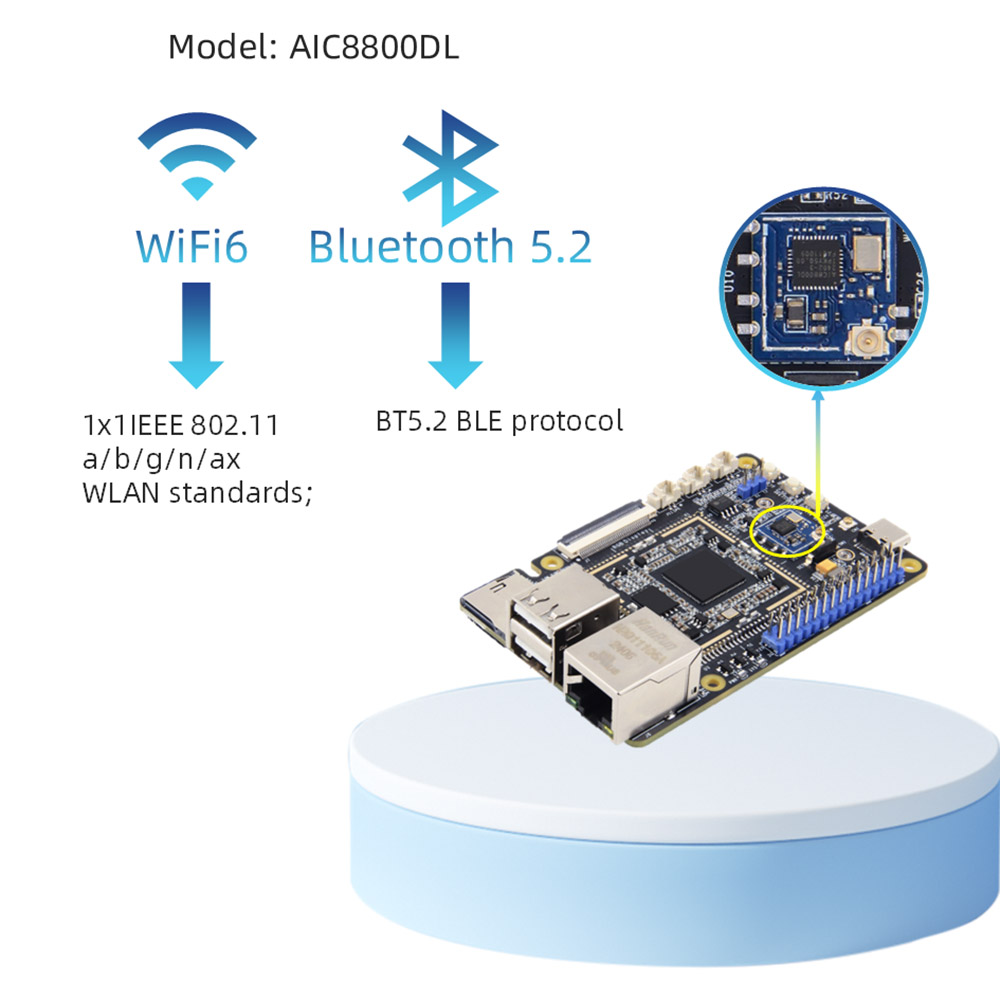

 WiFi+Bluetooth: Бордова поддръжка 2.4GWIFI6+BT5.2 BLE, Модел: AIC8800DL30

 IO интерфейс: Pin2.54 Pin интерфейс, поддържа GPIO, SPI, I2C, UART, PWM функция

 Сериен порт за отстраняване на грешки: Параметър по подразбиране 115200-8-N-1

 Аудио: микрофон интерфейс*2, двуканален вход на микрофон; Интерфейс на високоговорителите*1, възпроизвеждане на SPK с един канал (ляв канал)

 Бутони: Бутон за нулиране*1; Бутон за изгаряне*1; ADC бутон*1

 LED: Индикатор за захранване*1; Индикатор на системата*1

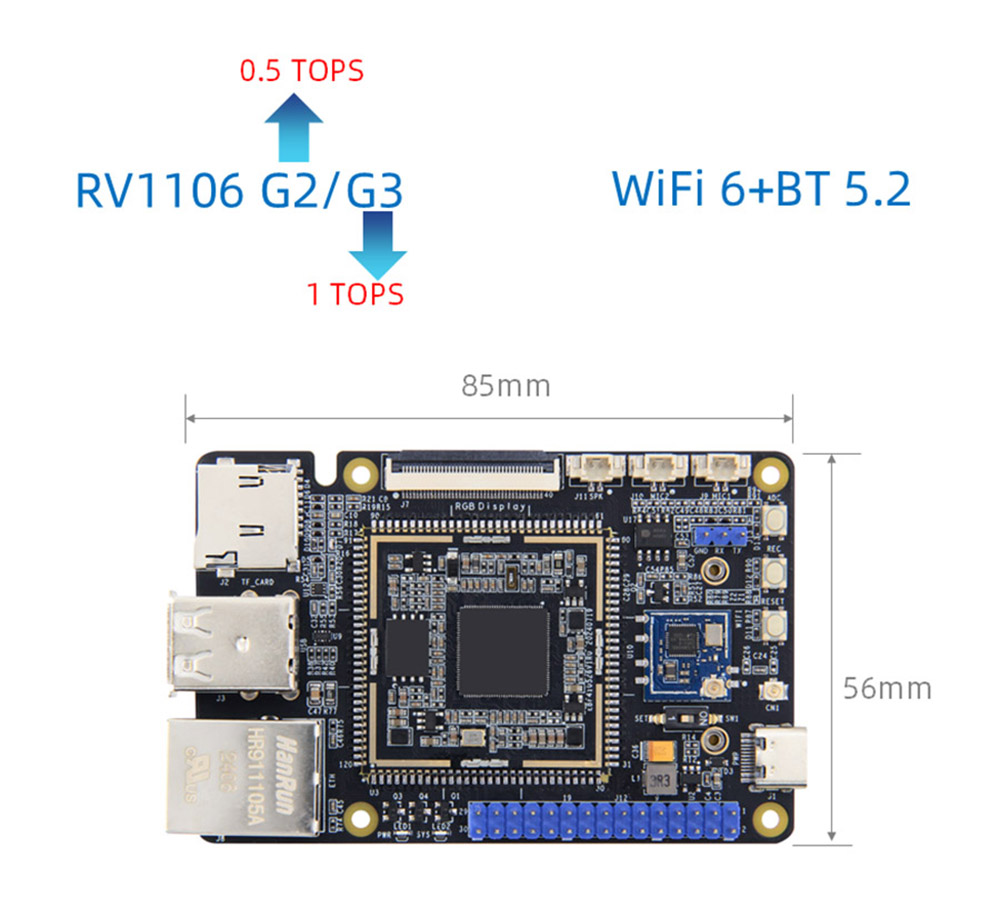

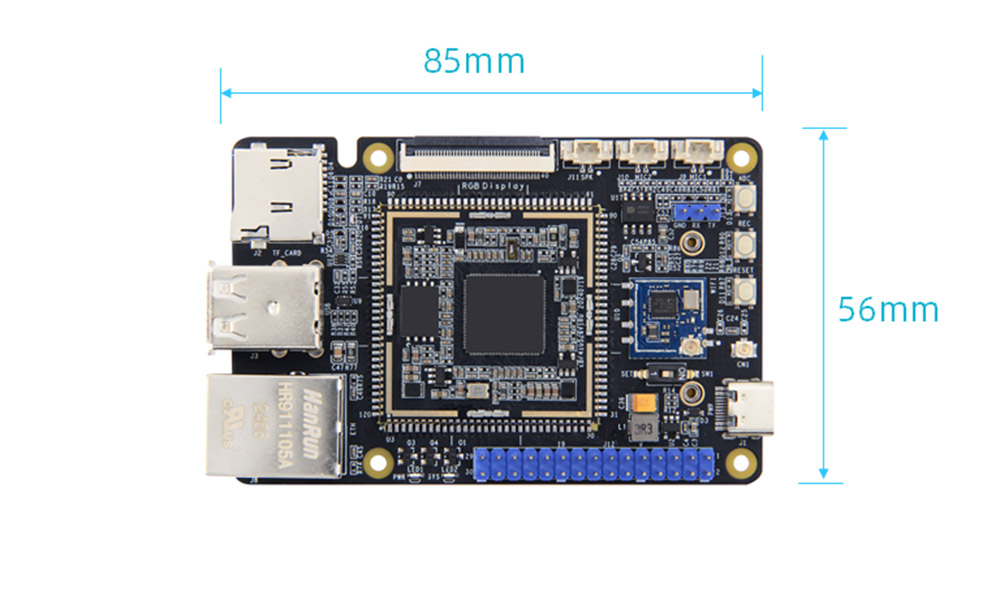

 Размер: 56*85 мм

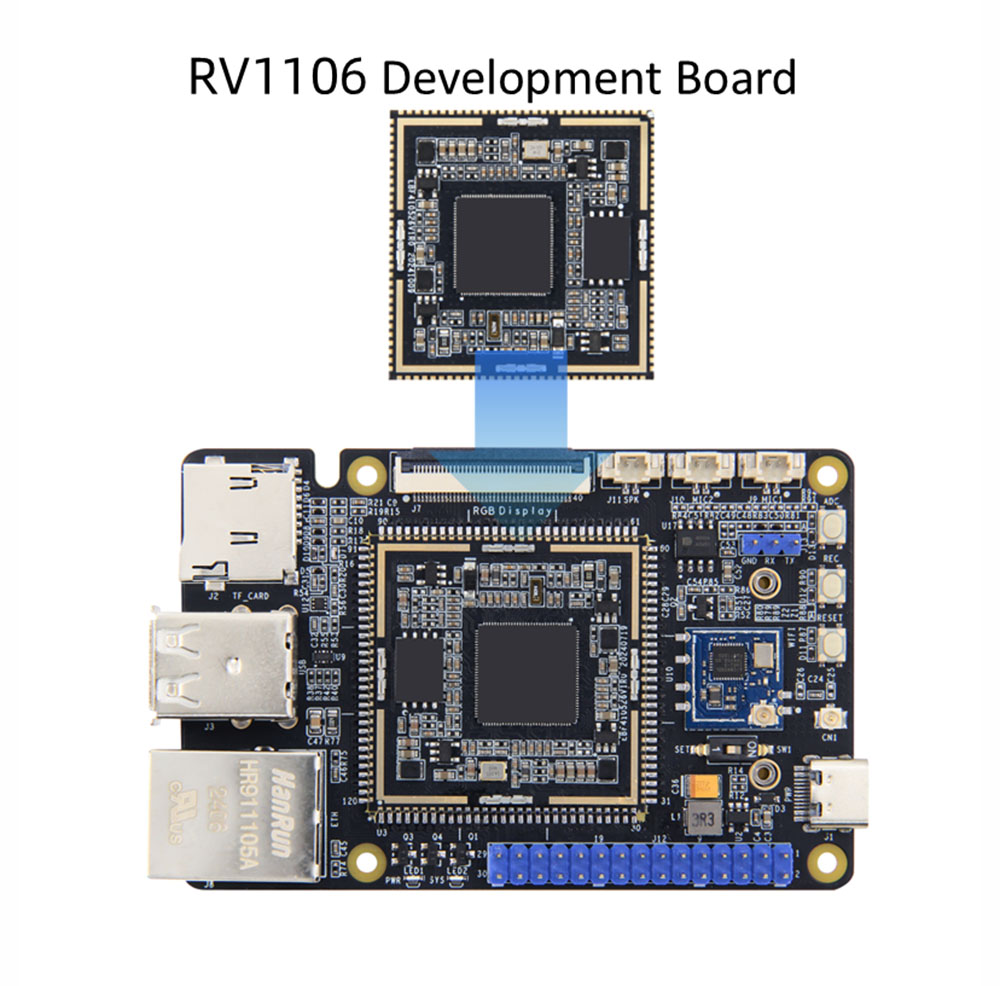

Налична е съвпадаща основна дъска

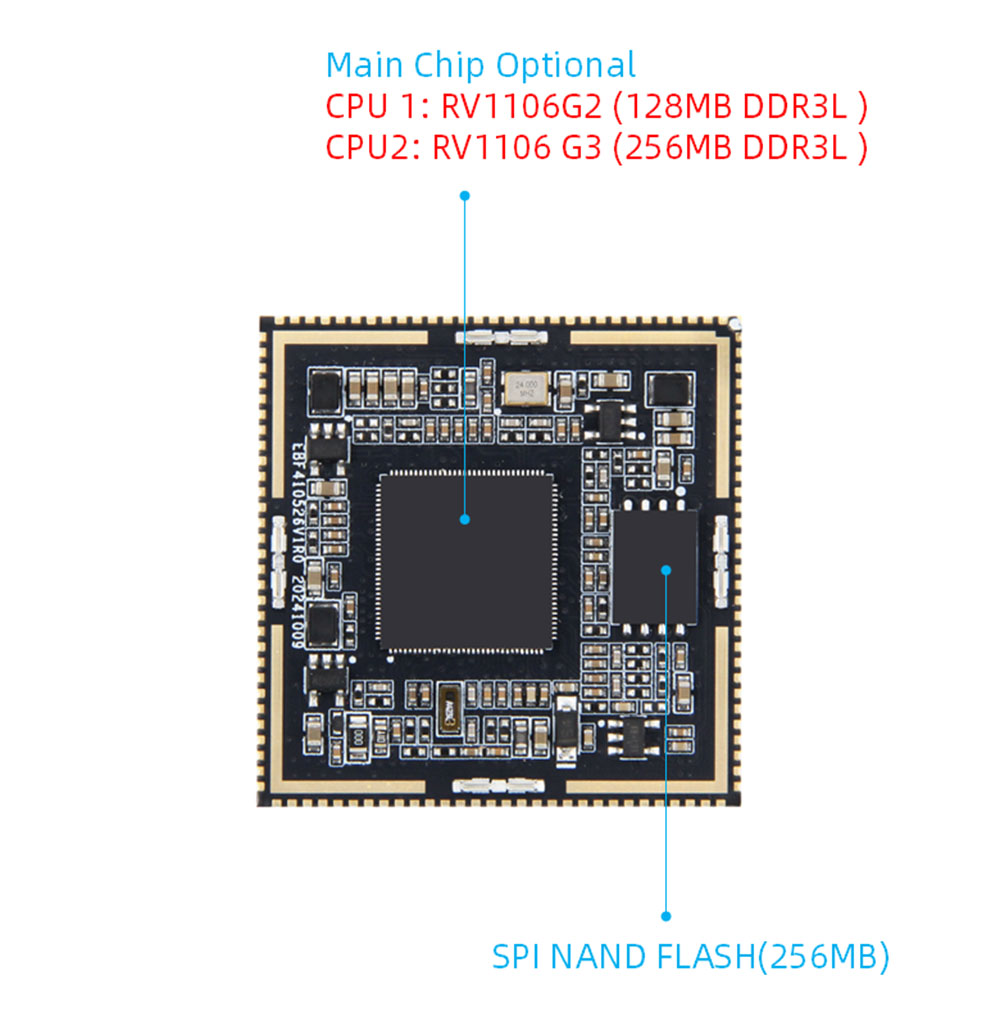

Конфигурация на хардуерната основна дъска

 CPU: Основен чип: RV1106, Cortexa7+MCU

 Памет: Вграден DDR3L, опция RV1106G2: 128MB/RV1106G3: 256MB

 Съхранение: 256MB Spinand Flash

 AI Computing Power: RV1106G2: 0.5tops@int8, rv1106g3: 1Tops@int8

 Интерфейс: с изключение на Spinand Flash, 10 са напълно изведени, включително 84 gpios, включително 1 NPOR RESET PIN и 3 USB специализирани пина

PCB: 4 слоя, потапящ златен дизайн

 Размер: 35*35 мм

Сигнални щифтове

 Мрежов порт: 1 100 м Ethernet

 Сериен порт: 6

 i²c: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Камера: 2

 jtag: 1

 LCD: 1

RV1106 Подробности за дъската
