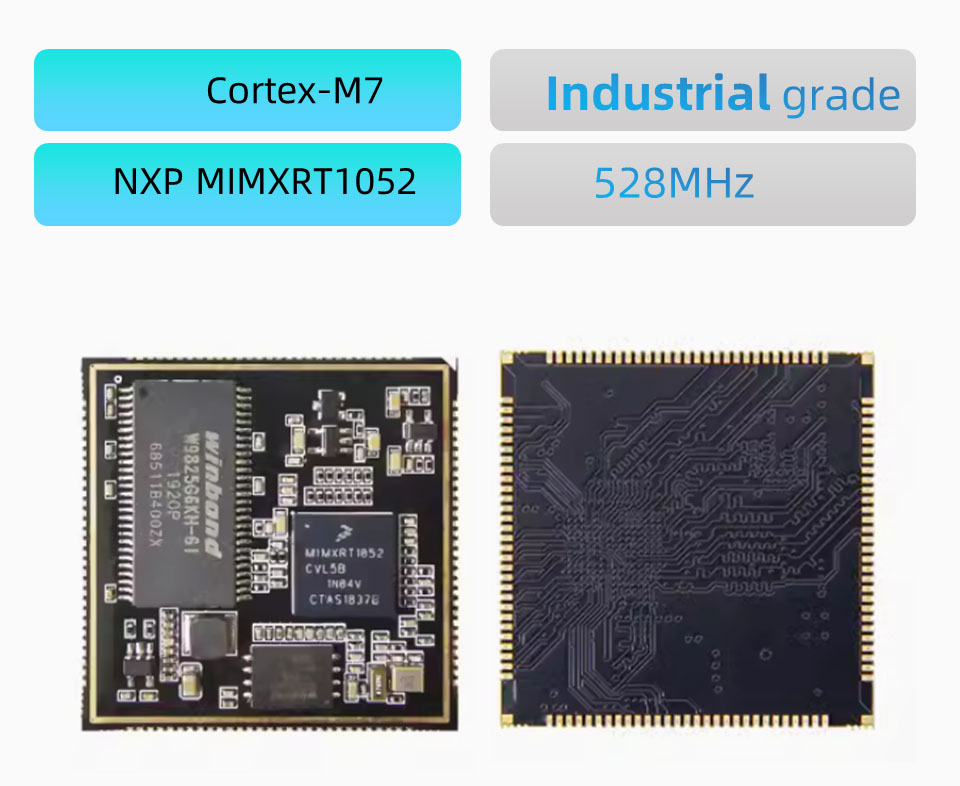

● Тази основна платка RT1052 S2 е проектирана въз основа на процесора NXP MIMXRT1052CVL5B.
● Компонентите на цялата дъска са изработени от материали от индустриален клас.

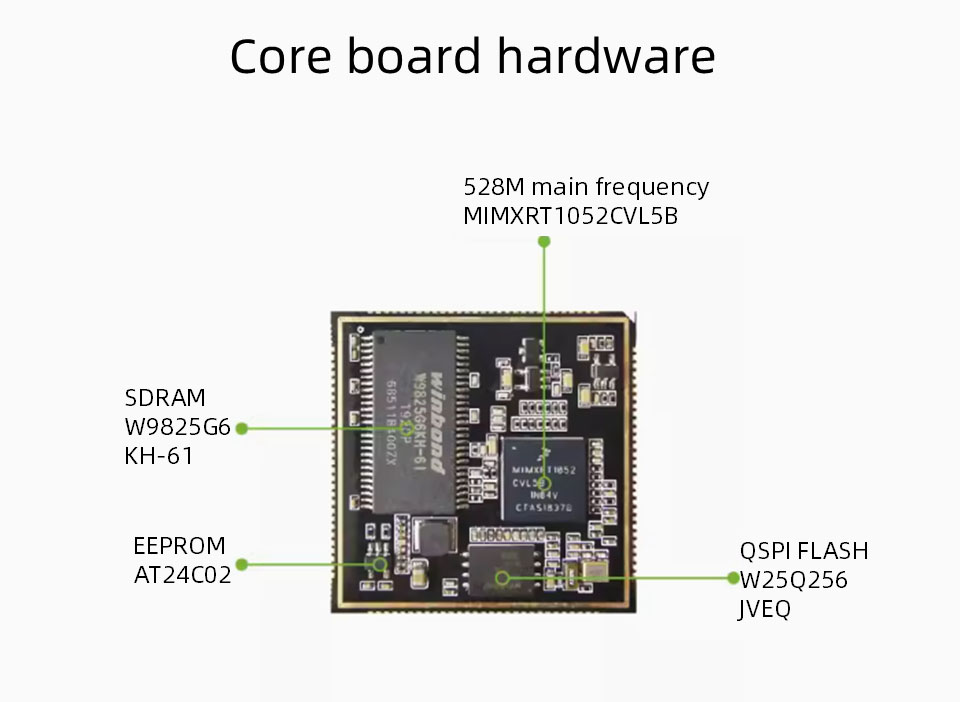

● Хардуерните ресурси на основната дъска включват
● 32MB SDRAM, 32MB, нито светкавица и 256B EEPROM.
● PCB приема 6-слой черно потапящо злато дизайн, с общ размер 38*38 мм, общо 116 пина и разстояние между щифтовете от 1,0 мм. С изключение на шината SEMC, останалите 10 пина от чипа са изведени.
Основен чип: MIMXRT1052CVL5B, Cortex-M7 Core, Основна честота 528MHz
SDRAM: 2MB, TSSOP пакет, марка Winbond, индустриален клас
Flash: 32MB, WSON8 пакет, марката Winbond, индустриален клас
EEPROM: AT24C02 256b
Ethernet Phy: Няма
Размер на печатни платки: 38*38 мм
Захранване: 3.3V
Капак на щит: Без капак на щит
GPIO: 116 пина, 1,0 мм разстояние между щифтове, с изключение на шината SEMC, всички останали i0 са изведени
Работна температура: -40 ~ 85 ° C, индустриален клас

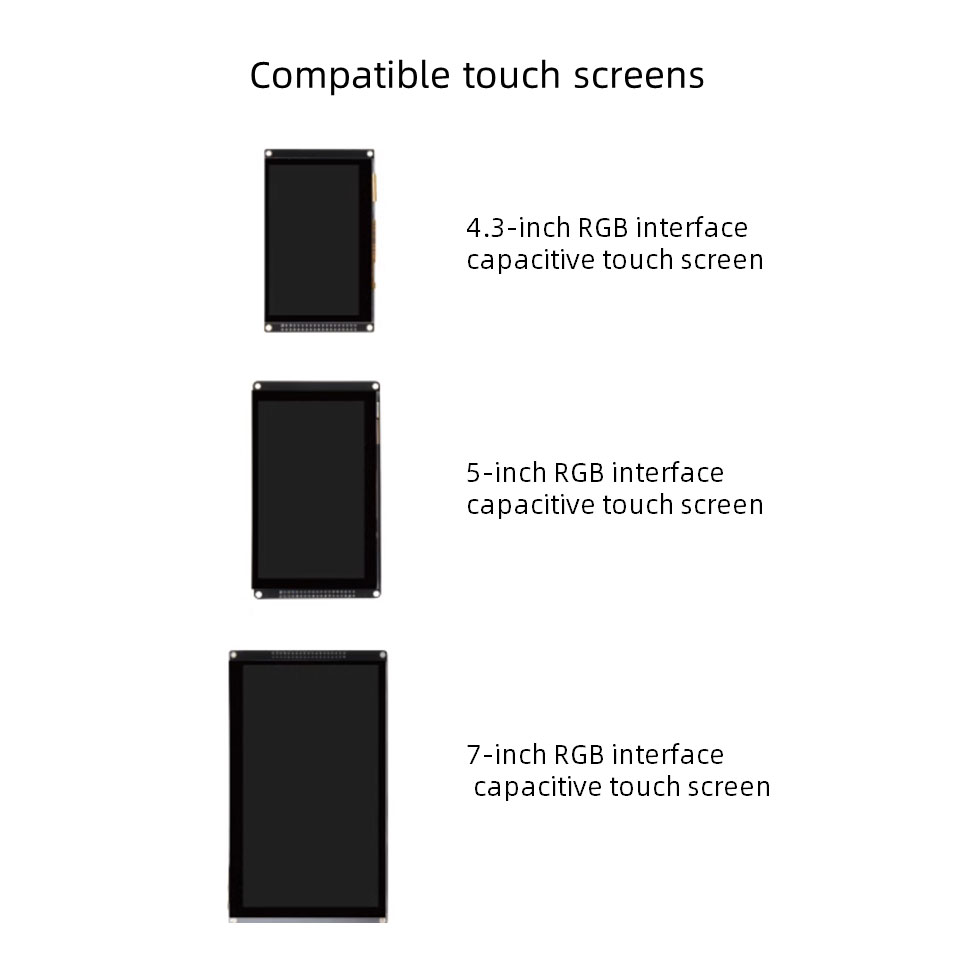

● LCD: 1 канал
● USB: 2 канала, с високоскоростен PHY
● SDIO: 2 канала
● i²c: 4
● SPI: 4
● UART: 8
● SAI: 3
● ADC: 2 (16 канала всеки), 12bit
● PWM: 4
● JTAG: 1 канал
● SPDIF: 2 канала
● Може: 2
● Забележка: Горните данни могат да бъдат използвани повторно, моля, вижте описанието на основната дъска като референтен дизайн
ЗАБЕЛЕЖКА: Бъдката може да бъде персонализирана с минимална поръчка от 500
